Päivitä kaksinkertainen - sivun kiillotuskone
Päivitys Double - Side -kiillotuskone toimittaa korkean - tarkkuus kaksinkertaisen - Metallien sivumetallien, pii -kiekkojen, optisen lasin, keraamisten levyjen, kvartsikiteiden, puolijohteiden ja muiden kovien/vaikeat materiaalien. Tämä monipuolinen päivitys kaksinkertainen - sivu kiillotuskone on erinomainen prosessoinnissa erilaisia materiaalityyppejä, joilla on poikkeuksellinen tasaisuus ja pinnan laatu.
Toiminto
Soveltaminen
Päivitys Double - Side -kiillotuskone toimittaa korkean - tarkkuus kaksinkertaisen - Metallien sivumetallien, pii -kiekkojen, optisen lasin, keraamisten levyjen, kvartsikiteiden, puolijohteiden ja muiden kovien/vaikeat materiaalien. Tämä monipuolinen päivitys kaksinkertainen - sivu kiillotuskone on erinomainen prosessoinnissa erilaisia materiaalityyppejä, joilla on poikkeuksellinen tasaisuus ja pinnan laatu.
9bfdouble - -puolinen kiillotuskone
|
Mallinumero |
9bf-1m5p |
9BF-25P |
9BF-3M5P |
9BF-4M5P |
9BF-3M11P |
||
|
Ylä- ja alan levyn mitat |
Hionta (mm) |
ø 640×ø235×t30 |
Ylälevy: Ø 652 × Ø 418 × T50 |
||||
|
Alempi levy: Ø 652 × Ø 418 × T40 |
|||||||
|
Kiillotus (MM) |
Ylälevy Ø 656 × Ø 414 × T50 |
||||||
|
Alempi levy: Ø 656 × Ø 414 × T40 |
|||||||
|
Risteilypyörä Parametri |
moduuli |
Dp =12/ m =2 |
Dp =12/m =2 |
||||
|
Hampaiden lukumäärä |
108/114 |
66/70 |
|||||
|
Määrä |
5个 |
11个 |
|||||
|
Käsittelyalue |
Maksimaalinen koneistuskoko |
Ø 180mm |
Ø 105 mm |
||||
|
Vähimmäis koneistuspaksuus |
0,01 mm |
||||||
|
Tarkkuusindeksi |
Ylä- ja alalevyjen tasaisuus |
Vähemmän tai yhtä suuri kuin 0,015 mm |
|||||
|
Alempi levypään hyppy |
Vähemmän tai yhtä suuri kuin 0,015 mm |
||||||
|
Laitteen koko (l * w * h) |
1400 mm × 1050 mm × 2420 mm |
||||||
|
Laitepaino |
2000 kg |
2200 kg |
2500 kg |
2800 kg |
2800 kg |
||
13BF Double - -puolinen kiillotuskone
|
Mallinumero |
13BF-3M6P |
13BF-3M9P |
13BF-4M6P |
13BF-4M9P |
||
|
Ylä- ja alan levyn mitat |
Hionta (mm) |
ø 950×ø390×t50 |
ø 952 ×ø 555× t50 |
ø950×ø390×t50 |
ø952×ø555×t50 |
|
|
Kiillotus (MM) |
ø 960×ø 380×t50 |
ø 960 ×ø 547× t50 |
ø960×ø380×t50 |
ø960×ø547×t50 |
||
|
Risteilypyörä Parametri |
moduuli |
DP12 |
Dp12/ m =2 |
DP12 |
Dp12/ m =2 |
|
|
Hampaiden lukumäärä |
147 |
108/114 |
147 |
108/114 |
||
|
Määrä |
6个 |
9个 |
6个 |
9个 |
||
|
Käsittelyalue |
Maksimaalinen koneistuskoko |
Ø 240mm |
Ø 180mm |
Ø 240mm |
Ø 180mm |
|
|
Vähimmäis koneistuspaksuus |
0,15 mm |
|||||
|
Tarkkuusindeksi |
Ylä- ja alalevyjen tasaisuus |
Vähemmän tai yhtä suuri kuin 0,015 mm |
||||
|
Alempi levypään hyppy |
Vähemmän tai yhtä suuri kuin 0,015 mm |
|||||
|
Laitteen koko (l * w * h) |
1650mm*1300mm*2500mm |
|||||
|
Laitepaino |
3800 kg |
3600 kg |
4000 kg |
3800 kg |
||
16BF Double - -puolinen kiillotuskone
|
Mallinumero |
16BF-4M5P |
|
| Ylä- ja alan levyn mitat | Hionta (mm) | ø1128×ø396×t50 |
| Kiillotus (MM) | ø1157×ø367×t50 | |
|
Risteilypyörä Parametri |
moduuli |
DP12 |
|
Hampaiden lukumäärä |
200 |
|
|
Määrä |
5个 |
|
|
Käsittelyalue |
Maksimaalinen koneistuskoko |
Ø 350mm |
|
Vähimmäis koneistuspaksuus |
0,2 mm |
|
|
Tarkkuusindeksi |
Ylä- ja alalevyjen tasaisuus |
Vähemmän tai yhtä suuri kuin 0,015 mm |
|
Alempi levypään hyppy |
Vähemmän tai yhtä suuri kuin 0,03 mm |
|
|
Laitteen koko (l * w * h) |
1520mm*2260mm*3150mm |
|
|
Laitepaino |
6500 kg |
|

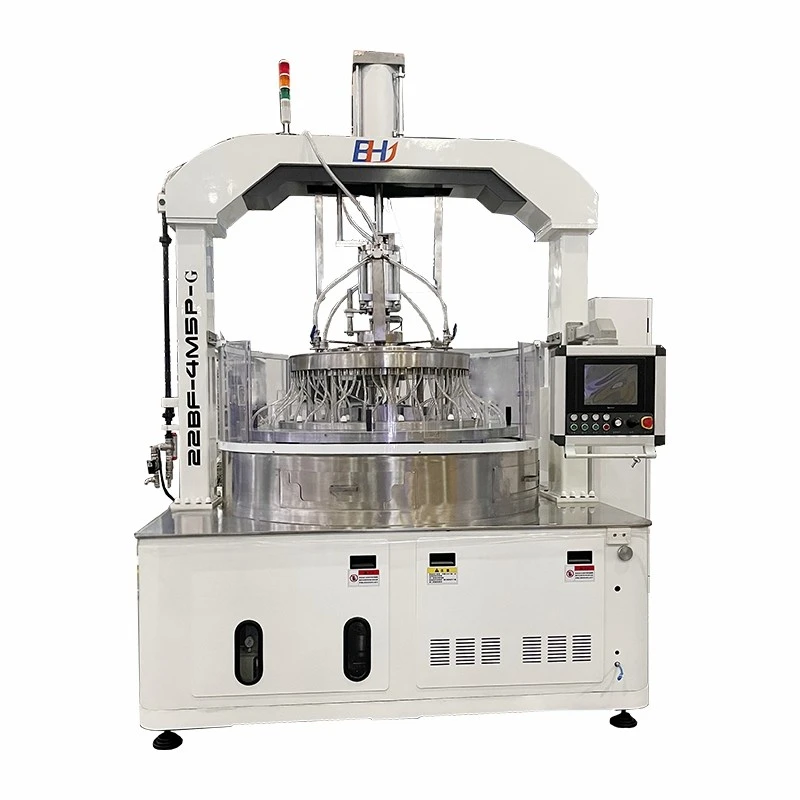

22BF Double - -puolinen kiillotuskone
|
Mallinumero |
22BF-4M5P |
|
|
Ylä- ja alan levyn mitat
|
Hionta (mm) |
ø1462×ø494×50 |
|
Kiillotus (MM) |
ø1486×ø470×50 |
|
|
Risteilypyörä Parametri |
moduuli |
M=3 |
|
Hampaiden lukumäärä |
184 |
|
|
Määrä |
5个 |
|
|
Käsittelyalue |
Maksimaalinen koneistuskoko |
Ø 470 mm |
|
Vähimmäis koneistuspaksuus |
0,3 mm |
|
|
Tarkkuusindeksi |
Ylä- ja alalevyjen tasaisuus |
Vähemmän tai yhtä suuri kuin 0,02 mm |
|
Alempi levypään hyppy |
Vähemmän tai yhtä suuri kuin 0,03 mm |
|
|
Laitteen koko (l * w * h) |
2020mm*2570mm*3150mm |
|
|
Laitepaino |
10000 kg |
|
32BF Double - -puolinen kiillotuskone
|
Mallinumero |
32BF - 4M5P-G |
|
|
Ylä- ja alan levyn mitat |
Hionta (mm) |
ø2155×ø745×80 |
|
Kiillotus (MM) |
ø2200×ø700×80 |
|
|
Risteilypyörä Parametri |
moduuli |
M=5 |
|
Hampaiden lukumäärä |
162 |
|
|
Määrä |
5个 |
|
|
Käsittelyalue |
Maksimaalinen koneistuskoko |
Ø 700mm |
|
Vähimmäis koneistuspaksuus |
0,5 mm |
|
|
Tarkkuusindeksi |
Ylä- ja alalevyjen tasaisuus |
Vähemmän tai yhtä suuri kuin 0,02 mm |
|
Alempi levypään hyppy |
Vähemmän tai yhtä suuri kuin 0,03 mm |
|
|
Laitteen koko (l * w * h) |
3700mm*3000mm*3900mm |
|
|
Laitepaino |
28000 kg |
|
72B Double - -puolinen kiillotuslaite
|
Mallinumero |
72BF-3M4P |
|
|
Ylä- ja alan levyn mitat (mm) |
Ø 4500mm × Ø 1020mm × 190mm |
|
|
Risteilypyörä Parametri |
Parametri |
Pitch ympyrän halkaisija1840mm |
|
Määrä |
4 -osa |
|
|
Käsittelyalue |
Maksimaalinen koneistuskoko |
850 mm × 1400 mm |
|
Laitteen koko (l * w * h) |
7725 mm × 5300mm × 5870 mm |
|
|
Laitepaino |
153000 kg |
|
